形状和位置公差测量

39
发表时间:2018-06-01 10:05

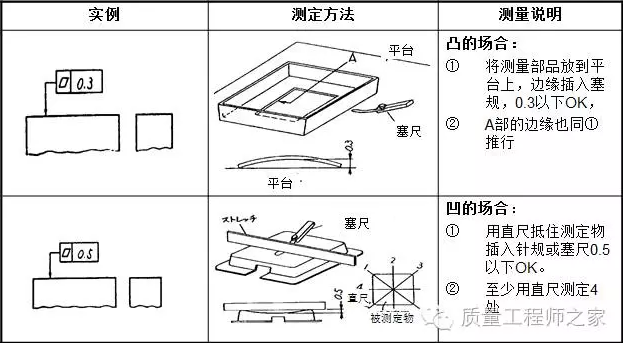

01平面度


平面度:表示零件上被测实际要素相对于基准保持等距离的状况。也就是通常所说的保持平行的程度。


平行度公差:被测要素的实际方向,与基准相平行的理想方向之间所允许的最大变动量。

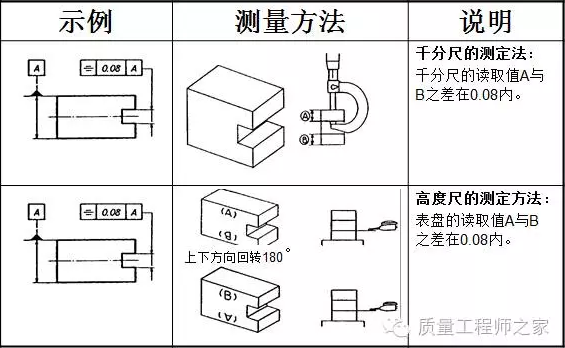

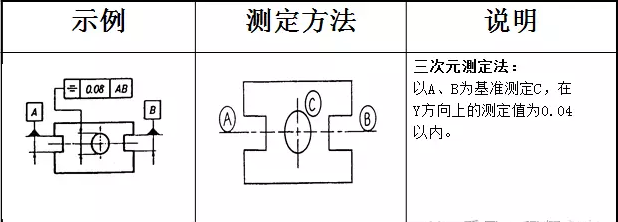

02对称度


对称度:对称度是表示零件上两对称中心要素保持在同一中心平面内的状态。

对称度公差:实际要素的对称中心面(或中心线、轴线)对理想对称平面所允许的变动量。

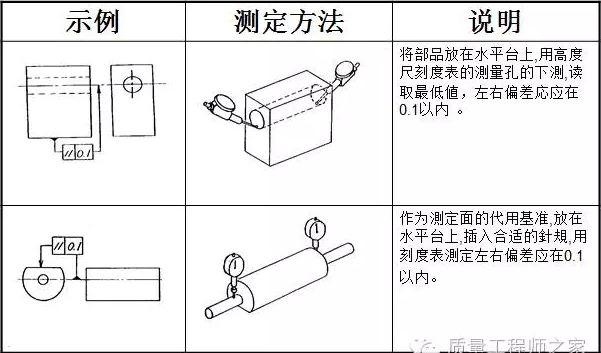

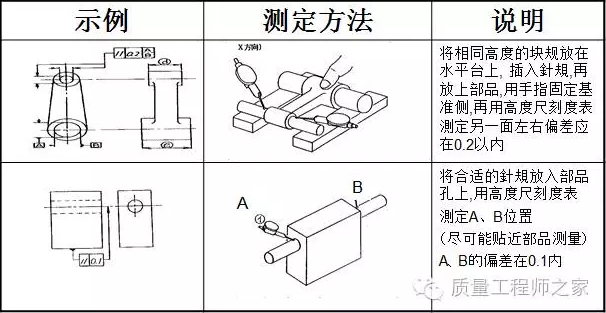

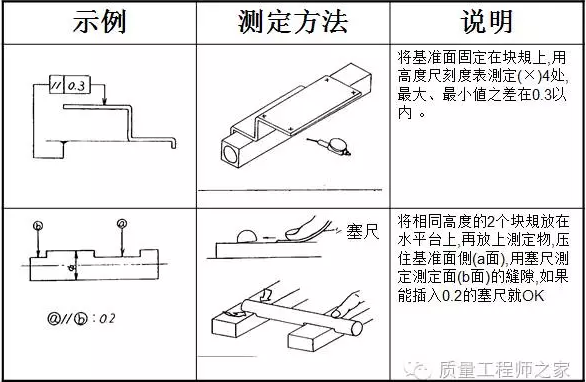

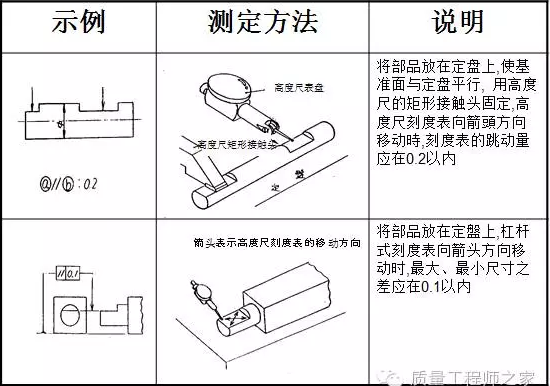

03平行度



平行度:是表示零件上被测实际要素相对于基准保持等距离的状况。

平行度公差:是被测要素的实际方向,与基准相平行的理想方向之间所允许的最大变动量。也就是图样上所给出的,用以限制被测实际。

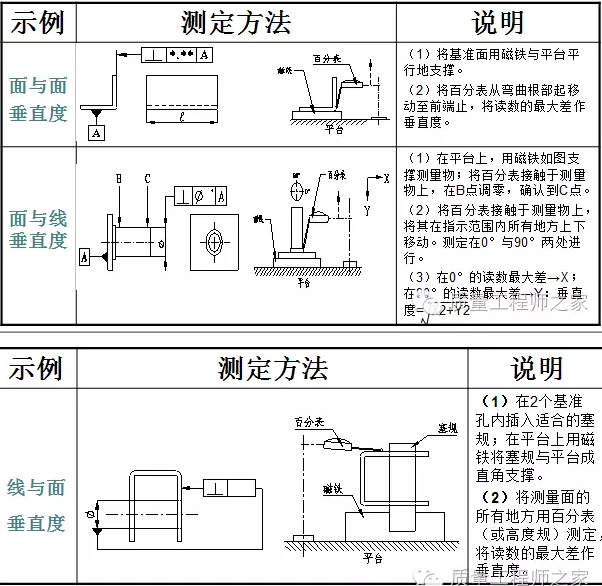

04垂直度



垂直度:垂直度评价直线之间、平面之间或直线与平面之间的垂直状态。其中一个直线或平面是评价基准,而直线可以是被测样品的直线部分或直线运动轨迹,平面可以是被测样品的平面部分或者运动轨迹形成的平面。


垂直度公差被测要素的实际方向,对于基准相垂直的理想方向之间,所允许的最大变动量。

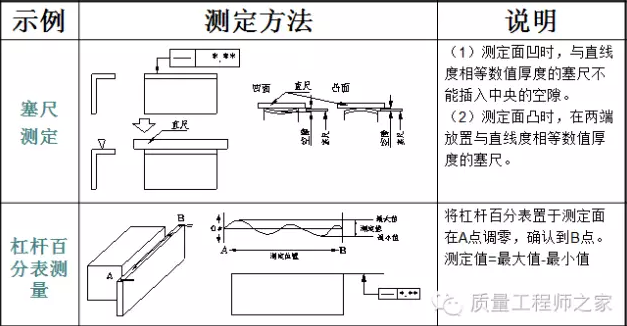

05直线度


直线度:是限制实际直线对理想直线直与不直的一项指标。


直线度公差:是实际线对理想直线所允许的最大变动量。也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。
